Datos del producto:
Pago y Envío Términos:
|
| Modelo: | Tubos inconsútiles del titanio | Calificación: | Gr1, Gr2, Gr3, Gr5, Gr7, Gr9, Gr11, Gr12, Gr16, Gr17, Gr23 |
|---|---|---|---|
| Estándar: | ASTM, AMS, GB/T | Superficie: | pulido o según el requisito de cliente. |
| Tamaño: | dia1.0-dia350mm (+1/-1mm) *4000mm |

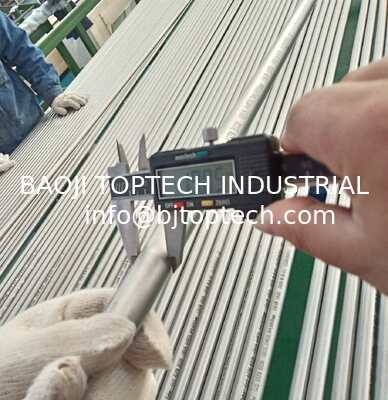

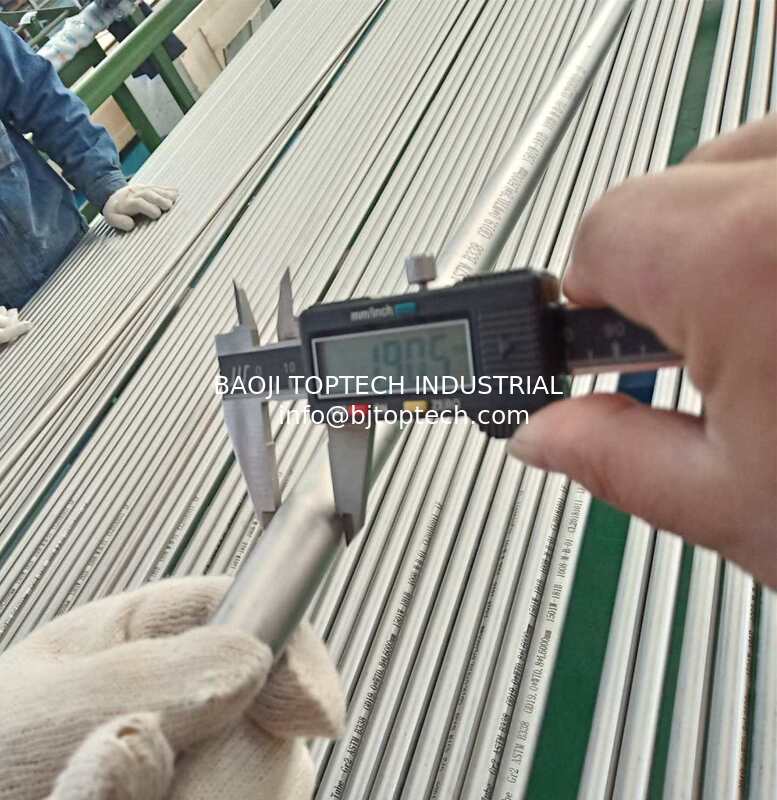

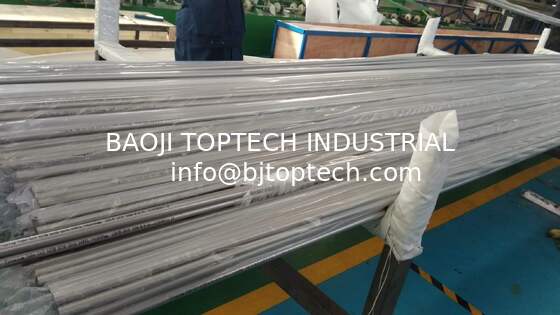

Tubería de titanio y tubo de titanio
Grado: Gr1,Gr2,Gr3,Gr5,Gr7,Gr9,Gr11,Gr12,Gr16,Gr17,Gr23
Estándar: ASTM B337,ASTM B338,ASTM B861
Especificaciones:
1. Dimensiones
A). Rango de tubos de titanio sin costura:
OD: 2.0mm-219mm
WT: 0.3mm-120mm
Longitud:<18000mm
Material: Gr1, Gr2, Gr3, Gr4 Gr5, Gr7, Gr9, Gr11, Gr12, Gr16, Gr17, Gr23
B). Rango de tubos de titanio soldados:
OD: 6mm-219mm
WT: 0.5mm-10mm
Longitud:<18000mm
Material: Gr1,Gr2,Gr3,Gr5,Gr9
| Nombre | Tamaño (MM) | Grado |
| Tubos sin costura | Ф(3~114)×(0.2~6.0)×L | Gr1,Gr2,Gr3,Gr4,Gr5, Gr7,Gr11,Gr23etc |
| Tubos soldados | Ф(10~40)×(0.5~5.0)×L | |
| Tubos extruidos | Ф(25~210)×(6.0~30)×L |
Descripción del producto
(1) Material: titanio
Grado: Gr1 2 3 4 5 6 7 9 10...
Estándar: ASTM B348, ASTM F67, ASTM F136, AMS4928, MIL4911
Tamaño: alta precisión ---- Diámetro 3.0-20mm * L> 3000mm
Normal ---- Diámetro 6.0-200mm * L1000-6000 (R/M)
(2) Aplicaciones de nuestros productos
Médico, aeroespacial, militar, ingeniería petroquímica, metalurgia, galvanoplastia, uso de metales al vacío, deportes y más.
| Producto | Tubo y tubería soldada de titanio y aleación de titanio |
| Tamaño | OD: 19.0mm (0.75") y 25.4mm (1.0"), Longitud: 1000mm-15000mm (39.4"-590.6"), Espesor: 0.5mm-0.7mm (0.02"-0.028") O personalizado |
| Material | Gr.1, Gr.2, Gr.9 |
| Estándar | ASTM B337, ASTM SB338, ASTM B861, ASTM B862, etc. |
| Forma | Redondo |
Especificaciones
| Producto | Tubo y tubería sin costura de titanio y aleación de titanio |
| Tamaño |
Laminado en frío: OD: 8.0mm-114.0mm (0.32"-4.49"), WT: 0.5mm-7.5mm (0.02"-0.30"), Longitud: 4000mm (157.5") máx. (OD: 8.0mm-15.0mm, 0.32"-0.59"), 12000mm (472.4") máx. (OD superior a 15mm, 0.59") Extruido: OD: 25mm-210mm (0.98"-8.27"), WT: 4mm-30mm (0.157"-1.18"), Longitud: 1000mm-10000mm (39.4"-393.7") |
| Material | Gr.1, Gr.2, Gr.3, Gr.7, Gr.9, Gr.12, etc. |
| Estándar | ASTM B 338, ASTM B 337, ASTM B 861 |
| Forma | Redondo |
Dimensión específica para tubos y tuberías laminados en frío:
| OD (mm) | 8.0-10.0 | 10.0-15.0 | 15.0-20.0 | 20.0-25.0 | 25.0-30.0 | 30.0-35.0 |
| WT (mm) | 0.15-2.0 | 0.2-2.0 | 0.4-2.7 | 0.45-3.2 | 0.45-3.3 | 0.45-3.4 |
| OD (mm) | 35.0-40.0 | 41.0-45.0 | 46.0-50.0 | 51.0-55.0 | 56.0-60.0 | 61.0-65.0 |
| WT (mm) | 0.5-3.5 | 0.6-3.8 | 0.6-3.8 | 0.6-4.4 | 0.8-4.6 | 0.9-4.7 |
| OD (mm) | 66.0-70.0> | 71.0-75.0> | 76.0-95.0 | 96.0-114.0 | ||
| WT (mm) | 1.0-4.9 | 1.2-6.0> | 1.2-7.1 | 1.3-7.5 |
| Producto | Tamaño (mm) | Números de grado | Especificación |
Tubos y tuberías sin costura laminados en frío |
Φ (3~159) * (0.2~6.0) * L | TA9, TA10, TC4 | GB/T, ASTM, ASME, AMS, ISO |
Tubos y tuberías de soldadura |
Φ (16~63) * (0.5~2.5) * L |
Especificaciones
| Producto | Tubo y tubería soldada de titanio y aleación de titanio |
| Tamaño |
OD: 19.0mm (0.75") y 25.4mm (1.0"), Longitud: 1000mm-15000mm (39.4"-590.6"), Espesor: 0.5mm-0.7mm (0.02"-0.028") O personalizado |
| Material | Gr.1, Gr.2, Gr.9 |
| Estándar | ASTM B337, ASTM SB338, ASTM B861, ASTM B862, etc. |
| Forma | Redondo |
Aplicación
Los tubos y tuberías soldadas de titanio se pueden utilizar en intercambiadores de calor y condensadores, todo tipo de sistemas de tuberías de transmisión de fluidos corrosivos
tuberías, tubos de bicicleta de titanio, tubos de escape de automóviles y acuicultura marina, etc.
Componentes químicos de cada grado
| Grado | Fe% | C% | N% | H% | O% | Al% | V% | Mo% | Ni% | Pd% | Ti |
| Gr1 | 0.2 | 0.08 | 0.03 | 0.015 | 0.18 | -- | -- | -- | -- | -- | BAL. |
| Gr2 | 0.3 | 0.08 | 0.03 | 0.015 | 0.25 | -- | -- | -- | -- | -- | BAL. |
| Gr3 | 0.3 | 0.08 | 0.05 | 0.015 | 0.35 | -- | -- | -- | -- | -- | BAL. |
| Gr4 | 0.3 | 0.08 | 0.05 | 0.015 | 0.40 | -- | -- | -- | -- | -- | BAL |
| Gr5 | 0.25 | 0.08 | 0.03 | 0.015 | 0.02 | 5.5 - 6.75 | 3.5 - 4.5 | -- | -- | -- | BAL |
| Gr7 | 0.3 | 0.08 | 0.03 | 0.015 | 0.25 | -- | -- | -- | -- | 0.12 - 0.25 | BAL. |
| Gr9 | 0.25 | 0.08 | 0.03 | 0.015 | 0.15 | 2.5 - 3.3 | 2.0 - 3.0 | -- | -- | -- | BAL. |
| Gr12 | 0.3 | 0.08 | 0.03 | 0.015 | 0.25 | -- | -- | 0.2 - 0.4 | 0.6 - 0.9 | -- | BAL. |
| Gr23 | 0.3 | 0.08 | 0.03 | 0.015 | 0.13 | 5.5 - 6.75 | -- | -- | -- | -- | BAL |
Características mecánicas de cada grado
| Grado | Resistencia a la tracción (mín.) | Límite elástico 0.2% de desplazamiento | Elongación en 2 pulgadas o 50 mm % (mín.) | ||||
| KSI | MPa | KSI | MPa | ||||
| Gr.1 | 35 | 240 | 20 - 45 | 138 - 310 | 24 | ||
| Gr.2 | 50 | 345 | 40 - 65 | 275 - 450 | 20 | ||
| Gr.3 | 65 | 450 | 55 - 80 | 380 - 550 | 18 | ||
| Gr.4 | 80 | 550 | ≥70 | ≥483 | 15 | ||
| Gr.5 | 138 | 950 | ≥128 | ≥880 | 14 | ||
| Gr.7 | 50 | 345 | ≥40 | ≥275 | 24 | ||
| Gr.9 | 125 | 860 | ≥105 | ≥725 | 10 | ||
| Gr.12 | 70 | 483 | ≥50 | ≥345 | 18 | ||
| Gr.23 | 125 | 860 | ≥115 | ≥790 | 15 | ||
Máquina de procesamiento:
Proceso de mecanizado:
2. Aplicaciones
El titanio y la aleación de titanio se pueden utilizar en motores y piezas de aviones, piezas de equipos químicos
(reactores, tuberías, intercambiadores de calor y válvulas, etc.). Industria petrolera, Industria de energía nuclear,
Industria marina, Industria electrolítica, etc.
